Transformateur variable triphasé





1. Définition et fonction principale

Un transformateur de courant triphasé (TC) est un dispositif de mesure et de protection conçu pour réduire de manière sûre et précise les courants alternatifs élevés circulant dans un système électrique triphasé à des valeurs de niveau bas-standardisées adaptées aux instruments. Il assure une isolation galvanique entre le circuit primaire haute -tension et les circuits secondaires de mesure/protection.



Objectif principal : permettre la surveillance, la mesure et la protection des systèmes électriques triphasés-en fournissant une représentation gérable et sûre des courants de ligne réels.



Concept de base : il transforme les courants primaires élevés (par exemple, 100 A - 5000 A) en courants secondaires standardisés proportionnellement plus faibles (généralement 5 A ou 1 A) tout en maintenant les relations de phase (séparation de 120 degrés).



2. Comment ça marche

Conducteur principal : les lignes électriques triphasées (L1, L2, L3 et parfois neutre) traversent le(s) noyau(s) magnétique(s) du TC.



Induction magnétique : Le courant alternatif dans chaque phase crée un flux magnétique variable dans son noyau respectif.



Sortie secondaire : ce flux induit un courant proportionnel et isolé dans l'enroulement secondaire de chaque phase. Le rapport de transformation (par exemple 100:5) définit cette mise à l'échelle.



Connexion : les terminaux secondaires sont connectés à des appareils à faible-courant. Il est essentiel que le circuit secondaire d'un TC ne soit jamais ouvert-pendant que le primaire est sous tension, car cela peut provoquer des tensions dangereusement élevées et endommager le TC.



3.Applications principales



Comptage d'énergie payant : pour une facturation précise dans les installations triphasées commerciales et industrielles-.



Protection du système : protection contre les surintensités d'alimentation, protection différentielle et détection des défauts à la terre (défaut à la terre) via des relais de protection.



Qualité et surveillance de l'énergie : profilage de charge, analyse de la demande et mesure du facteur de puissance dans les systèmes de gestion de bâtiment (BMS) et SCADA.



Contrôle moteur : surveillance du courant pour la protection contre les surcharges et le contrôle des moteurs triphasés.



4. Avantages de l'utilisation d'un CT triphasé

• Sécurité : isole le personnel et les équipements sensibles des lignes à haute tension-.
• Standardisation : permet l'utilisation de compteurs et de relais peu coûteux et standardisés de 5 A ou 1 A.
• Efficacité de l'espace et des coûts : les modèles 3 en 1 intégrés réduisent considérablement l'encombrement, le câblage et le temps/coût d'installation par rapport à trois unités distinctes.
• Précision : fournit une mesure de courant précise et fiable dans des conditions normales et de défaut.



5. Consignes de sélection et de sécurité importantes

Sélectionnez le rapport correct : en fonction du courant de charge maximum attendu.

• Faire correspondre la classe de précision à l'application : utilisez les CT de classe de mesure-(0,5, 1,0) pour la facturation. Utilisez des TC de classe de protection-(5P, 10P) pour les circuits de relais.
• Ne jamais ouvrir-un circuit secondaire sous tension : il s'agit d'une règle de sécurité essentielle. Court-circuitez toujours-les bornes secondaires avant de déconnecter les appareils connectés.
• Assurez une mise à la terre appropriée : une borne secondaire doit être mise à la terre pour des raisons de sécurité afin d'éviter l'accumulation de charge statique.







Conception 3-en-1 intégrée pour une efficacité inégalée

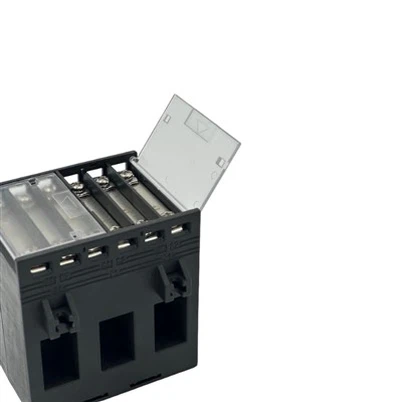

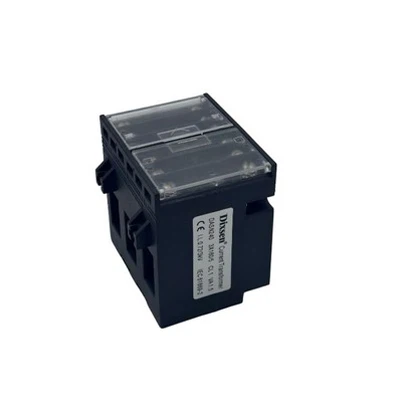

Le QC3N1-35/28 combine trois transformateurs de courant indépendants dans un seul boîtier compact, éliminant ainsi le besoin de montage, d'alignement et de câblage séparés des TC individuels. Cette construction unifiée réduit le temps d'installation de plus de 60 %, tout en minimisant les erreurs de connexion, en améliorant la propreté du système et en réduisant les coûts totaux du projet. Son boîtier conçu avec précision-est conçu pour un montage direct sur rail DIN à côté des disjoncteurs, permettant une disposition propre et efficace dans l'appareillage de commutation, les centres de commande de moteurs et les panneaux de distribution.



Performances de base-solides et robustes

Doté d'une construction toroïdale à noyau solide-de haute qualité-, le transformateur variable triphasé QC3N1-35/28 offre une précision exceptionnelle et une stabilité à long terme sur toute sa plage de mesure. Cette conception offre des performances fiables dans des environnements difficiles, avec une fuite magnétique minimale et une forte immunité au bruit électrique, garantissant un fonctionnement cohérent et fiable dans les applications industrielles et commerciales.



Plage de mesure de courant polyvalente

Ce modèle prend en charge des courants primaires de 100 A à 250 A, ce qui le rend adapté à une large gamme d'applications triphasées-, notamment les circuits de moteur, les lignes d'alimentation et les systèmes de distribution d'énergie. Sa conception évolutive permet une adaptation flexible aux différentes exigences de charge, offrant ainsi une solution évolutive-pour les infrastructures électriques évolutives.



Sortie 5A pour une compatibilité universelle

Avec une sortie secondaire standardisée de 5 A, le transformateur variable triphasé QC3N1-35/28 s'intègre parfaitement à une large gamme d'appareils de mesure et de protection, notamment des indicateurs de tableau analogiques et numériques, des compteurs d'énergie, des relais de protection et des enregistreurs de données. Cette compatibilité garantit une intégration facile dans les nouvelles installations et les projets de modernisation, simplifiant l'intégration du système et réduisant les efforts de spécification des équipements.



Sécurité et fiabilité améliorées

Conçu pour répondre aux normes de sécurité internationales, le QC3N1-35/28 est doté d'un boîtier ignifuge-et de matériaux d'isolation de haute qualité, offrant des performances fiables dans les environnements électriques exigeants. Son format compact permet non seulement d'économiser un espace précieux sur les panneaux, mais améliore également la gestion thermique et facilite l'accès pour la maintenance.



Spécifications clés

• Configuration : Transformateur de courant triphasé-à noyau solide-combiné

• Plage de courant primaire : 100 A, 125 A, 150 A, 200 A, 250 A (sélectionnable)

• Sortie secondaire : norme 5 A

• Classe de précision : 1,0 (0,5 disponible pour les exigences de précision plus élevées)

• Montage : rail DIN standard-(35 mm)

• Tension d'isolation : 0,72 kV

• Gamme de fréquences : 50/60 Hz

• Conformité aux normes : CEI 61869-1, -2, conforme RoHS





Paramètres

Modèle	Rapport(A)	Fardeau[VA]
		Classe 0,5	Classe 1	Classe
QC3N1-35/28	100/5	-	1	-
QC3N1-35/28	125/5	-	1.5	-
QC3N1-35/28	160/5	1	1.5	2.5
QC3N1-35/28	200/5	1	1.5	2.5
QC3N1-35/28	250/5	1.5	1.5	2.5



Dimensions (mm)
