CT de type primaire de la blessure

Transformers actuels: principes et fonctions essentielles

Les transformateurs de courant (CTS) fonctionnent sur la base de l'induction électromagnétique, où un courant alternatif (AC) dans le conducteur primaire induit un courant proportionnel dans l'enroulement secondaire. Les concepts clés comprennent:

1. Rapport de virage (n₁ / n₂): détermine le facteur de mise à l'échelle de courant (par exemple, 1000: 5a).
2. Isolement galvanique: empêche une exposition à haute tension aux dispositifs de mesure.
3. Matériau central: acier en silicitaire à haute perméabilité ou alliages nanocristallins minimiser les pertes d'énergie.

Les CTS jouent trois rôles critiques:

1. Mesure: descend les courants élevés (par exemple, 1000A → 5A) pour une mesure d'énergie précise (classe 0,2 / 0,5).
2. Protection: détecte les courants de défaut (par exemple, les courts-circuits) et déclenche les relais (classe 5p / 10p).
3. Surveillance: suit les conditions de charge pour l'analyse de la qualité de l'énergie.

Cours de précision:

1. CTS CTS: 0,1, 0,2, 0,5 (pour la facturation précise).
2. Protection CTS: 5p, 10p (pour la détection des défauts).
3. Évaluation de la charge: charge maximale (par exemple, 15va) Le secondaire peut conduire sans erreur.
4. Prévention de la saturation: La conception du cœur évite la distorsion pendant les surintensités.

1. Grides des services publics: compteur des revenus dans les sous-stations.
2. Plants industriels: surveillance du courant du moteur.
3. Énergie renouvelable: mesure de la production de l'onduleur dans les fermes solaires.

1. Jamais un circuit ouvert un CT vivant: provoque des tensions élevées dangereuses.
2. Grouille appropriée: empêche les potentiels flottants dans les circuits secondaires.

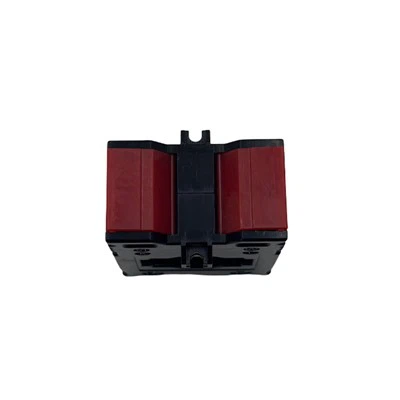

Le transformateur de courant de la série MSQ-B de type CT MSQ-B est l'un de nos produits phare, réputé pour sa fiabilité, sa précision et son adaptabilité dans la mesure de l'énergie électrique. Conçu pour répondre aux exigences rigoureuses des systèmes d'énergie conventionnels et modernes, cette série a gagné la confiance de nombreux services nationaux d'électricité, servant de choix préféré pour la surveillance et les applications de protection de l'énergie.

- Large gamme de courant primaire (5A à 300A): Conçu pour s'adapter à différentes conditions de charge, ce qui le rend adapté aux applications commerciales, industrielles et à l'échelle des services publics.
- Sortie standardisée (5A ou 1A): assure une compatibilité transparente avec la plupart des périphériques de mesure et de relais, simplifiant l'intégration dans les systèmes de surveillance de l'alimentation existants.
- Haute précision et stabilité: offre une mesure de courant précise, critique pour la facturation, la gestion des charges et le relais de protection.
- Construction robuste: construite pour résister aux environnements électriques durs, assurant une durabilité à long terme et des performances cohérentes.
- Applications polyvalentes: idéal pour une utilisation dans l'appareillage de commutation, les compteurs de panneaux, les systèmes de gestion de l'énergie et les circuits de relais de protection.

Que ce soit pour la surveillance commerciale de l'énergie, le contrôle des processus industriels ou la mesure de qualité utilitaire, le transformateur actuel de la série MSQ-B fournit une solution rentable et haute performance adaptée aux systèmes électriques modernes.

Dimension (mm)
