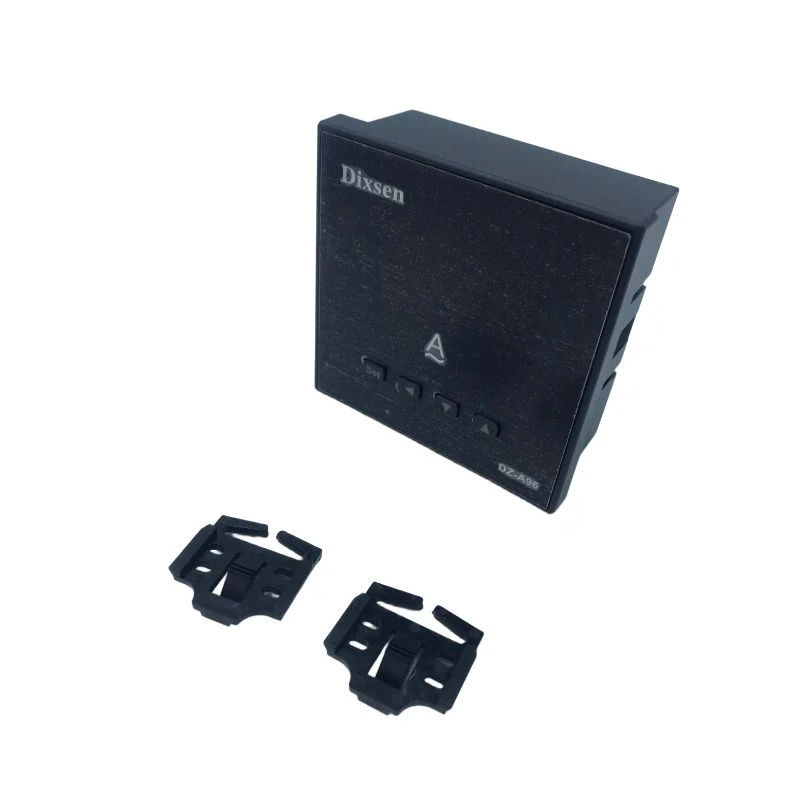

Ampèremètre à panneau numérique

Remplacez les ampèremètres analogiques obsolètes et bénéficiez d'une surveillance du courant-en temps réel et sans erreur-avec l'ampèremètre à panneau numérique. Conçu pour une fiabilité de niveau industriel-, cet instrument monté sur panneau-fournit une mesure précise du courant alternatif True RMS pour les systèmes monophasés-, triphasés à 3 fils et triphasés à 4 fils.

Conçu selon le facteur de forme standard international de 96 mm, il s'adapte directement aux découpes de panneaux existantes (92 x 92 mm) sans modifications métalliques, ce qui rend les mises à niveau rapides, simples et rentables.

Pourquoi passer de l’analogique au numérique ?

Principales fonctionnalités

• Facteur de forme standard 96 x 96 – Remplacement direct des compteurs analogiques de 96 mm ; s'adapte à une découpe de 92x92mm

• Grand écran LED lumineux – chiffres rouges de 0,8" (20 mm) de haut, lisibles depuis toute la salle de contrôle

• Mesure True RMS – Lectures de courant précises même sur les formes d'onde non-sinusoïdales provoquées par des VFD, des onduleurs, des redresseurs ou des charges de commutation

• Rapport TC programmable – Réglable sur le terrain- via les boutons du panneau avant-pour correspondre à n'importe quel TC secondaire standard 5 A (par exemple, 400 : 5 A, 1 000 : 5 A, 5 000 : 5 A)

• Compatibilité polyvalente du système – Sélectionnable par l'utilisateur : monophasé-, 3P3W (triphasé à 3 fils) ou 3P4W (triphasé à 4 fils)

• Large alimentation auxiliaire – AC/DC 85 ~ 265 V (convient à la plupart des panneaux de contrôle sans convertisseurs supplémentaires)

• Alarme de surcharge : l'affichage clignote lorsque le courant mesuré dépasse le seuil défini par l'utilisateur-.

• Construction durable – Boîtier ignifuge-, protection du panneau avant IP50, indice de -10 degrés à +55 degrés

Spécifications techniques

Applications

1. Panneaux de distribution d'énergie (PDP) – Surveiller les courants d'alimentation et de dérivation
2. Centres de contrôle des moteurs (MCC) – Suivez le courant de fonctionnement des pompes, des ventilateurs et des compresseurs
3. Générateurs et panneaux ATS – Vérifiez l’équilibre de charge entre les phases
4. Systèmes CVC – Surveiller les courants des ventilateurs du refroidisseur, de la CTA et du condenseur
5. Tableaux de distribution et panneaux de contrôle industriels – Remplacez les compteurs analogiques pour une surveillance modernisée
6. Projets de rénovation – Mise à niveau sans réingénierie des panneaux-

Présentation de l'installation

Mise à niveau directe en 5 minutes depuis l'analogique :

Retirez l'ampèremètre analogique de 96 mm existant.

Faites glisser l'ampèremètre numérique dans la découpe existante de 92 x 92 mm.

Connectez les fils secondaires du CT (S1, S2) aux bornes d'entrée.

Connectez l'alimentation auxiliaire (par exemple, 110 V CA depuis le panneau).

Programmez le rapport CT et le mode phase via les boutons avant – c'est fait.
