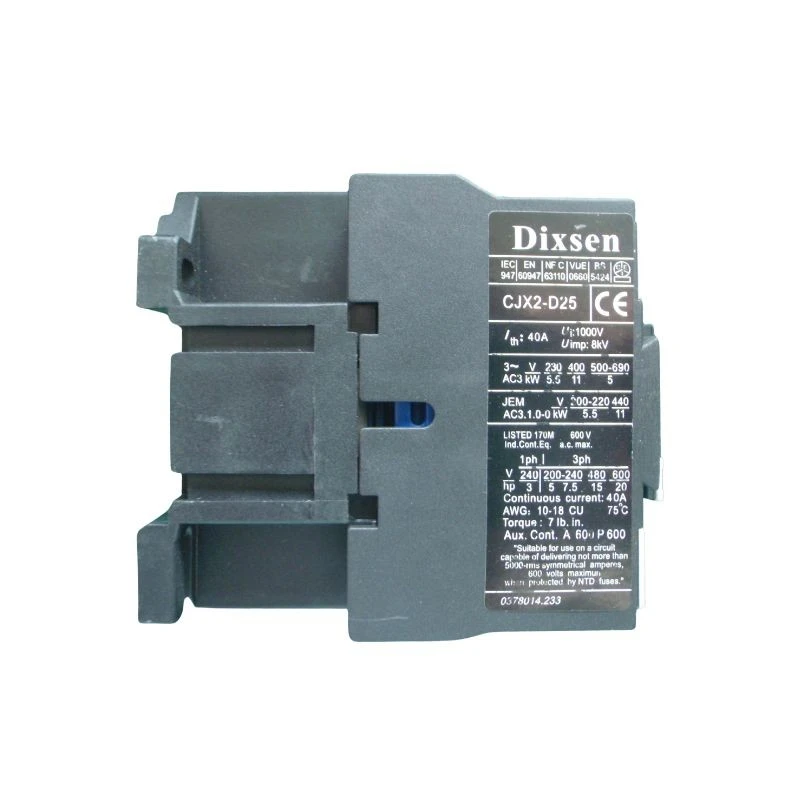

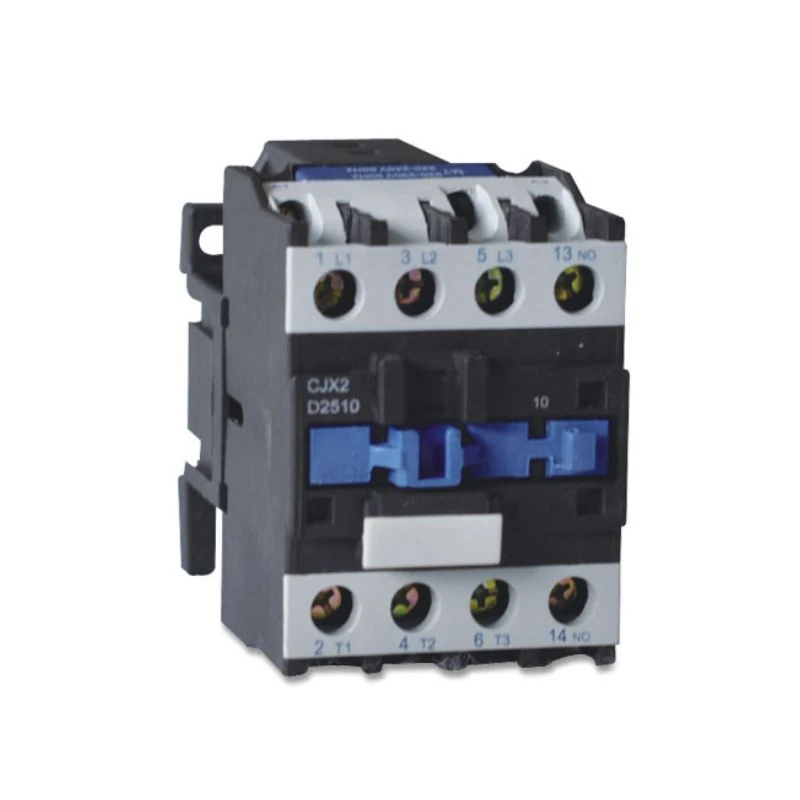

Contacteur magnétique 25A 220V AC



Un contacteur magnétique 25 A 220 V CA est un dispositif de commutation électromagnétique à 3 pôles avec un courant de fonctionnement nominal de 25 A et une bobine de commande de 220 V CA (50/60 Hz). Conçu pour le contrôle marche/arrêt à distance, il s'agit de la solution standard de l'industrie-pour gérer en toute sécurité les moteurs, les compresseurs, les pompes, l'éclairage et d'autres charges industrielles ou commerciales. Sa construction robuste et ses performances fiables en font un composant essentiel des démarreurs de moteur, des panneaux de distribution d'énergie et des systèmes d'automatisation.



Spécifications clés



Paramètre	Spécification
Nombre de pôles	3 pôles (contacts principaux 3NO)
Courant opérationnel nominal (Ie)	25A (AC‑3 / AC‑1)
Tension de bobine	220 V CA (50/60 Hz)
Tension d'isolation nominale (Ui)	690V
Tension de tenue aux impulsions nominale (Uimp)	6kV
Catégorie d'utilisation	AC‑3 (démarrage du moteur), AC‑1 (charges résistives)
Puissance du moteur (à 380/400 V)	Environ. 11kW
Puissance du moteur (à 220/230 V)	Environ. 5.5kW
Contacts auxiliaires	1NO + 1NC (configurations intégrées en option disponibles)
Durée de vie mécanique	Supérieur ou égal à 10 millions d'opérations
Durée de vie électrique	Supérieur ou égal à 1 million d'opérations (à charge nominale)
Température de fonctionnement	-35 degrés à +70 degrés
Montage	Montage sur rail DIN ou à vis
Normes	CEI 60947-4-1, GB/T 14048.4



Caractéristiques et avantages



Commutation triphasée fiable – Ouvre ou ferme simultanément les trois circuits d'alimentation, garantissant un contrôle de charge équilibré et un fonctionnement sûr.



Bobine 220 V CA – Compatible avec les tensions de commande industrielles standard, offrant une intégration facile dans les panneaux de commande et les systèmes PLC existants. La bobine fonctionne de manière fiable entre 85 % et 110 % de la tension nominale.



Capacité de coupure élevée – Les contacts principaux en alliage d'argent offrent une excellente résistance à l'arc et une faible résistance de contact, capables de gérer des courants d'appel de moteur jusqu'à 7 fois le courant nominal.



Contacts auxiliaires intégrés – Comprend des contacts auxiliaires 1NO + 1NF pour les circuits auto-maintenant, le verrouillage, l'indication d'état ou le retour PLC.



Compact et peu encombrant – La conception mince du corps optimise l'espace du panneau, permettant une installation haute densité dans les armoires de commande.



Longue durée de vie – Conçu pour une endurance mécanique et électrique élevée, réduisant ainsi les coûts de maintenance et de remplacement.



Indicateur d'état visuel – L'indicateur mécanique intégré indique la position du contact (ON/OFF) en un coup d'œil pour un dépannage facile.



Boîtier ignifuge – Construit avec des matériaux thermodurcis classés UL94 V‑0 pour la sécurité dans les environnements industriels.



Applications typiques

Ce contacteur magnétique 25A 220V AC est largement utilisé dans :



Démarreurs de moteur – Associés à des relais de surcharge thermique pour une protection complète du moteur.

Systèmes CVC – Contrôle des compresseurs, des ventilateurs et des pompes.

Systèmes de convoyeurs – Démarrage/arrêt à distance des équipements de manutention.

Stations de contrôle des pompes – Pompes à eau, systèmes d’irrigation et traitement des eaux usées.

Automatisation industrielle – Intégration dans des machines contrôlées par PLC.

Panneaux de commande d'éclairage – Commutation de circuits d'éclairage haute puissance.

Équipement de chauffage – Fours, fournaises et radiateurs industriels.



Sspécification



Taper		CJX2-D09	CJX2-D12	CJX2-D18	CJX2-D25	CJX2-D32	CJX2-D40	CJX2-D50	CJX2-D65	CJX2-D80	CJX2-D95
Travail évalué courant (A)	AC3	9	12	18	25	32	40	50	65	80	95
	AC4	3.5	5	7.7	8.5	12	18.5	24	28	37	44
Puissances nominales standards des moteurs triphasés 50/60Hz en catégorie C-3(kW)	220/230V	2.2	3	4	5.5	7.5	11	15	18.5	22	25
	380/400V	4	5.5	7.5	11	15	18.5	22	30	37	45
	415V	4	5.5	9	11	15	22	25	37	45	45
	500V	5.5	7.5	10	15	18.5	22	30	37	55	55
	660/690V	5.5	7.5	10	15	18.5	30	33	37	45	55
Courant thermique nominal (A)		20	20	32	40	50	60	80	80	125	125
Durée de vie électrique	AC3 (x104)	100	100	100	100	80	80	60	60	60	60
	AC4 (x104)	20	20	20	20	20	15	15	15	10	10
Durée de vie mécanique (x10⁴)		1000	1000	1000	1000	800	800	800	800	600	600
Nombre de contacts		3P+NON					3P+NF+NON
		3P+NC

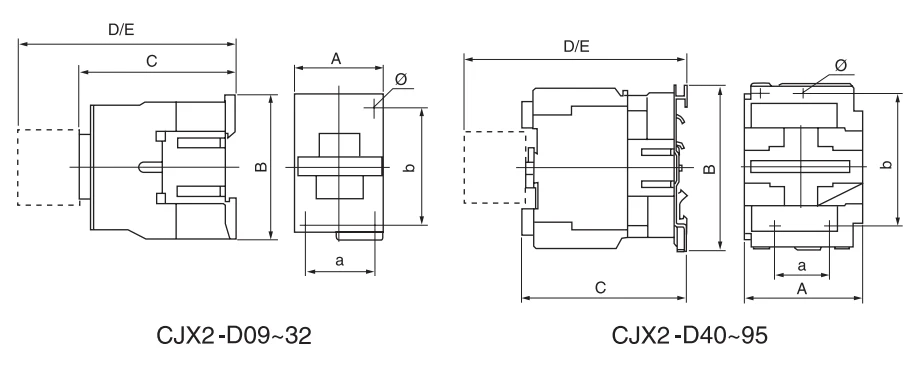

Dimensions (mm)





Modèle	Dimension(mm)
	A	B	C	D	a	b	Φ
CJX2-09/12	47	76	82	113	34/35	50/60	4.5
CJX2-18	47	76	87	118	34/35	50/60	4.5
CJX2-25	57	86	95	126	40	48	4.5
CJX2-32	57	86	100	131	40	48	4.5
CJX2-40/65	77	129	116	145	40	100/110	6.5
CJX2-80/95	87	129	127	175	40	100/110	6.5
