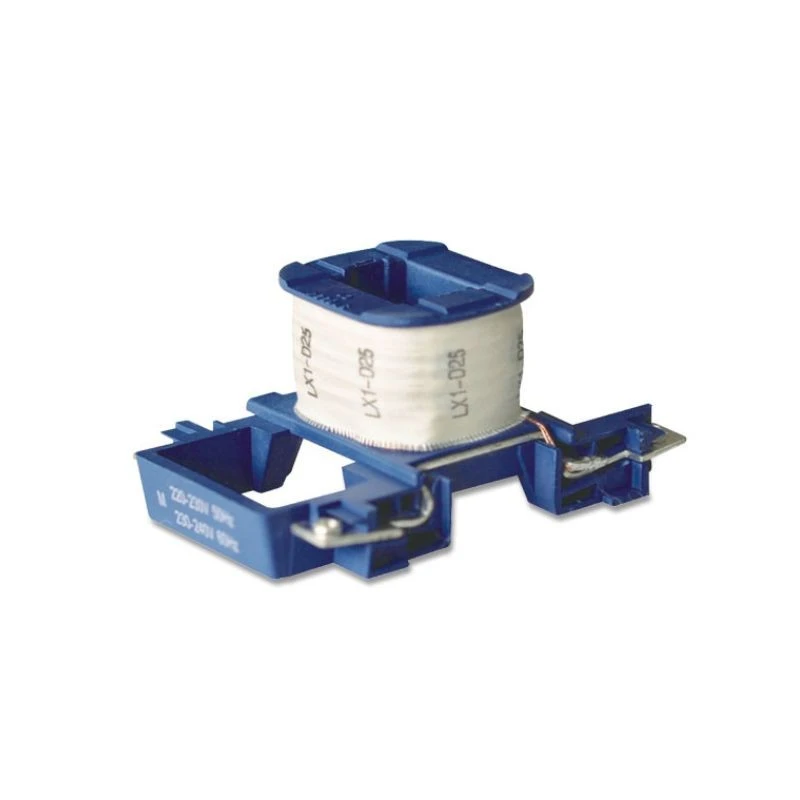

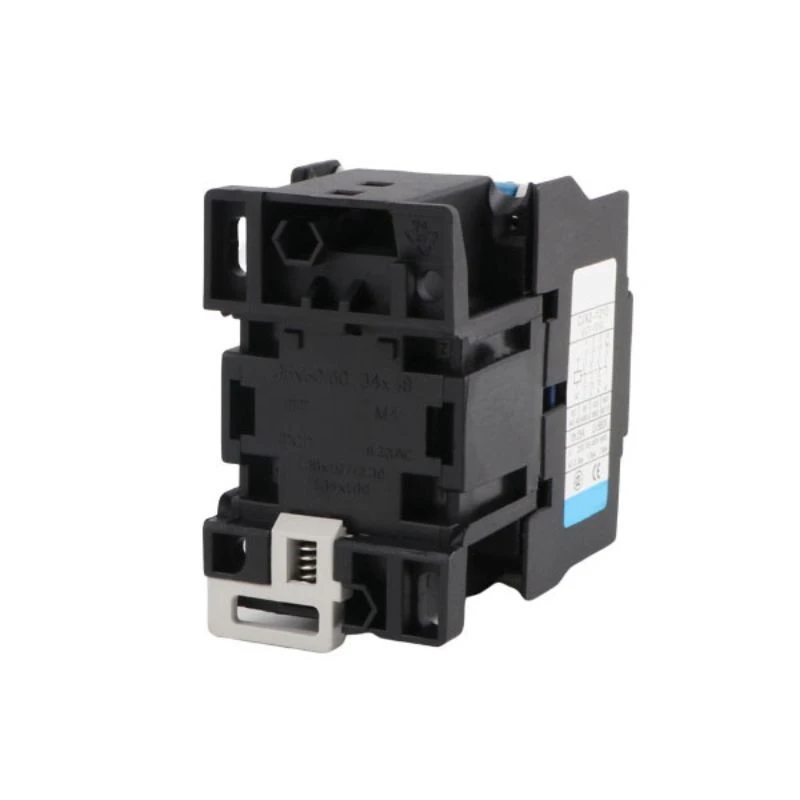

Contacteur magnétique de la bobine 220v



Le contacteur magnétique à bobine 220 V est un dispositif de commutation électromagnétique haute performance conçu pour le contrôle à distance et le fonctionnement fréquent de circuits d'alimentation jusqu'à 690 V CA. Conçu avec une bobine de fonctionnement de 220 V CA (50/60 Hz), ce contacteur fournit un contrôle marche/arrêt fiable pour les moteurs, les systèmes d'éclairage, les charges de chauffage et autres équipements industriels dans les applications d'automatisation et de distribution d'énergie.



Spécifications clés



Paramètre	Spécification
Tension de bobine	220 V CA (50/60 Hz)
Consommation électrique de la bobine	Scellé : 7~9 VA / Pick-up : 50~70 VA (varie selon la taille du cadre)
Courant opérationnel nominal (Ie)	9A ~ 95A+ (selon le modèle)
Tension d'isolation nominale (Ui)	690V / 1000V
Tension nominale de tenue aux impulsions (Uimp)	6kV ~ 8kV
Poteaux	3 pôles (contacts principaux) + contacts auxiliaires
Contacts auxiliaires	1NO+1NC ou 2NO+2NC (configurable)
Durée de vie mécanique	Supérieur ou égal à 10 millions d'opérations
Durée de vie électrique	Supérieur ou égal à 1 million d'opérations (à charge nominale)
Température de fonctionnement	-35 degrés ~ +70 degrés
Montage	Montage sur rail DIN ou à vis
Normes	CEI 60947-4-1, GB/T 14048.4



Caractéristiques et avantages



• Système électromagnétique fiable – Le contacteur magnétique à bobine 220 V génère un champ magnétique puissant pour une fermeture de contact positive, assurant une conduction stable même en cas de fluctuations de tension (fonctionne à 85 % ~ 110 % de la tension nominale).



• Capacité de coupure élevée – Les contacts principaux en alliage d'argent-offrent une excellente résistance à l'arc et une faible résistance de contact, permettant une interruption en toute sécurité des courants d'appel élevés (courants de démarrage du moteur jusqu'à 7 × Ie).



• Configuration polyvalente des contacts auxiliaires – Les contacts auxiliaires-intégrés prennent en charge les circuits d'auto-maintien, de verrouillage et de retour de signal pour une intégration transparente dans les systèmes logiques d'API et de relais.



• Fonctionnement silencieux (certains modèles) – Certaines versions sont dotées d'un redresseur interne AC/DC qui entraîne la bobine en DC, réduisant considérablement le bourdonnement et le bruit pendant le fonctionnement.



• Installation rapide et facile – La conception compacte du corps avec des marquages ​​de bornes clairs (A1/A2 pour la bobine, 1/L1, 3/L2, 5/L3 pour le circuit principal) facilite un câblage rapide. Accessoires à clipser-en option, notamment des blocs de contacts auxiliaires, des verrouillages mécaniques et des suppresseurs de surtension.



• Construction durable – Le boîtier thermodurci -ignifuge (UL94 V-0) garantit la sécurité et la longévité dans les environnements industriels difficiles.



• Indicateur d'état visuel – L'indicateur mécanique intégré-indique la position du contact (ON/OFF) en un coup d'œil pour faciliter le dépannage.



Applications typiques

Démarreurs-moteurs et centres de commande de moteurs (MCC)

Compresseurs CVC et commandes de ventilateurs

Systèmes de convoyeurs et équipements de manutention

Panneaux de contacteurs d'éclairage

Postes de commande de pompes

Commandes de fours et de chauffages industriels

Commandes d'ascenseurs et de grues

Matériel agricole et d'irrigation



Guide de sélection



Taille du cadre	Courant nominal (Ie)	Puissance du moteur (220 V)	Puissance du moteur (380 V)
09	9A	2,2 kW	4 kW
12	12A	3 kW	5,5 kW
18	18A	4 kW	7,5 kW
25	25A	5,5 kW	11 kW
32	32A	7,5 kW	15 kW
40	40A	11 kW	18,5 kW
50	50A	15 kW	22 kW
65	65A	18,5 kW	30 kW
80	80A	22 kW	37 kW
95	95A	30 kW	45 kW



Sécurité et conformité

Certifié CEI/EN 60947-4-1

Conforme CCC, CE et RoHS (selon le modèle/la région)

Prêt pour la suppression des surtensions-intégrée (module externe en option)

Protection contre les pannes de phase et les surcharges lorsqu'elles sont associées à un relais de surcharge thermique



Dimensions (mm)





Modèle	Dimension(mm)
	A	B	C	D	a	b	Φ
CJX2-09/12	47	76	82	113	34/35	50/60	4.5
CJX2-18	47	76	87	118	34/35	50/60	4.5
CJX2-25	57	86	95	126	40	48	4.5
CJX2-32	57	86	100	131	40	48	4.5
CJX2-40/65	77	129	116	145	40	100/110	6.5
CJX2-80/95	87	129	127	175	40	100/110	6.5
