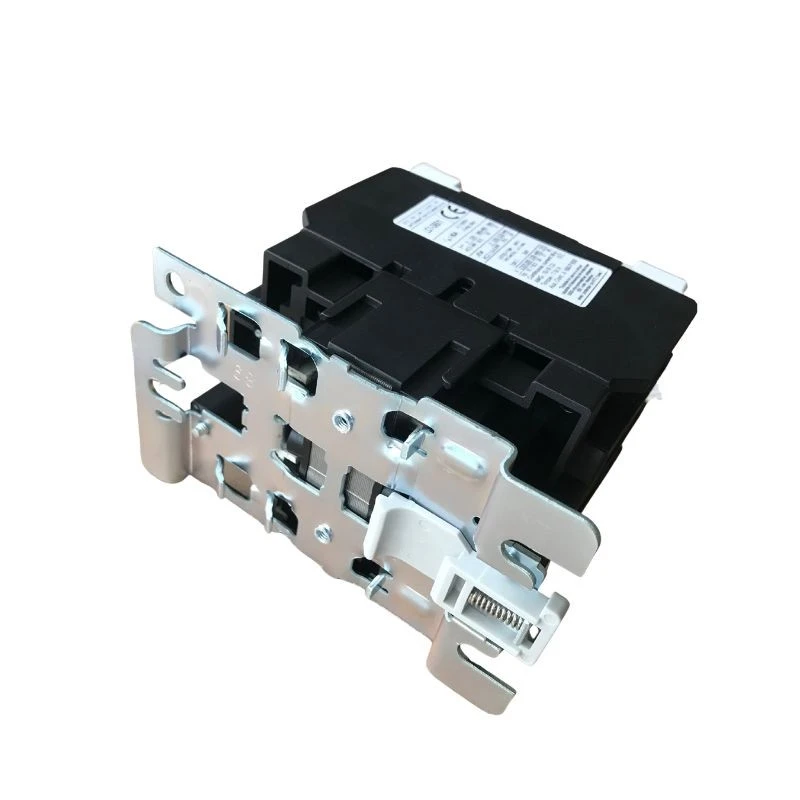

Contacteur électromagnétique CA
Contacteur électromagnétique CA – Un interrupteur actionné par bobine CA qui établit/coupe les circuits (moteurs, éclairage, chauffage). Le champ magnétique pousse l'armature à fermer les contacts ; le printemps les renvoie lorsqu'il est éteint. Le noyau laminé et la bobine d'ombrage réduisent le bourdonnement. Utilisé dans l'automatisation, le CVC et le contrôle de moteurs – durable, rapide, contrôlable à distance.
Description
Aperçu des produits
Contacteur électromagnétique CA – Un dispositif de commutation électromécanique actionné par une bobine CA-pour le contrôle à distance et répété des circuits d'alimentation. Largement utilisé dans les applications industrielles pour le contrôle des moteurs, l'éclairage et les charges de chauffage, il permet à un faible courant de commande de commuter en toute sécurité des courants de charge importants.
Spécifications clés
|
Paramètre |
Gamme typique/description |
|
Tension d'isolation nominale |
Jusqu'à 690 V CA (50/60 Hz) |
|
Courant opérationnel nominal |
9A ~ 800A+ (selon le modèle) |
|
Tension de bobine |
24 V/110 V/220 V/380 V/400 V/415 V CA disponible |
|
Catégorie d'utilisation |
AC-3 (démarrage/arrêt du moteur à cage d'écureuil), AC-1 (charges résistives) |
|
Contacts auxiliaires |
Combinaisons NO/NC (par exemple, 1NO+1NC, 2NO+2NC) |
|
Durée de vie mécanique |
Jusqu'à 10 millions d'opérations ou plus |
|
Durée de vie électrique |
Jusqu'à 1 million d'opérations (AC-3, courant nominal) |
Comment ça marche
Lorsque la bobine CA est alimentée, elle génère un champ magnétique qui attire une armature mobile, fermant mécaniquement les contacts principaux et établissant le circuit. Lors de la désexcitation de la bobine-, des ressorts de rappel intégrés-forcent l'armature en arrière, ouvrant les contacts et interrompant le flux de courant. Le noyau magnétique est doté d'une construction laminée et de bobines d'ombrage (anneaux en cuivre) pour supprimer le bourdonnement et les vibrations induits par le courant alternatif-, garantissant ainsi un fonctionnement silencieux et stable.
Applications
Ce contacteur électromagnétique AC est idéal pour une large gamme d'applications, notamment :
Automatisation industrielle – Démarrage/arrêt des moteurs sur lignes de production, contrôle des bandes transporteuses
Systèmes CVC – Contrôle des compresseurs, des ventilateurs et des pompes
Commande du moteur – Commutation avant/arrière, démarrage étoile-triangle
Distribution d'énergie – Circuits d'éclairage, commutation de charge de chauffage
Lignes directrices de sélection
Courant nominal – Sélectionnez en fonction de la puissance de charge ; reportez-vous à la classification AC-3 pour les charges du moteur
Tension de la bobine – Doit correspondre à la tension d’alimentation de commande (options AC 24 V ~ 415 V)
Contacts auxiliaires – Choisissez les configurations NO/NC en fonction des exigences de la logique de contrôle
Type de montage – Montage sur rail DIN standard ou fixation par vis
Conditions environnementales – Température -5 degrés ~ +40 degrés, altitude inférieure ou égale à 2 000 m
Accessoires
Relais de surcharge thermique – Combinez-les pour former des démarreurs magnétiques avec protection contre les surcharges
Unités de verrouillage mécanique – Pour paires de contacteurs inverseurs
Blocs de contacts auxiliaires – Extension modulaire pour contacts supplémentaires
Suppresseur de surtension – Protège les circuits de commande du retour de bobine-EMF
Paramètres
|
Taille du cadre |
Courant nominal (Ie) |
Puissance du moteur (220 V) |
Puissance du moteur (380 V) |
|
09 |
9A |
2,2 kW |
4 kW |
|
12 |
12A |
3 kW |
5,5 kW |
|
18 |
18A |
4 kW |
7,5 kW |
|
25 |
25A |
5,5 kW |
11 kW |
|
32 |
32A |
7,5 kW |
15 kW |
|
40 |
40A |
11 kW |
18,5 kW |
|
50 |
50A |
15 kW |
22 kW |
|
65 |
65A |
18,5 kW |
30 kW |
|
80 |
80A |
22 kW |
37 kW |
|
95 |
95A |
30 kW |
45 kW |

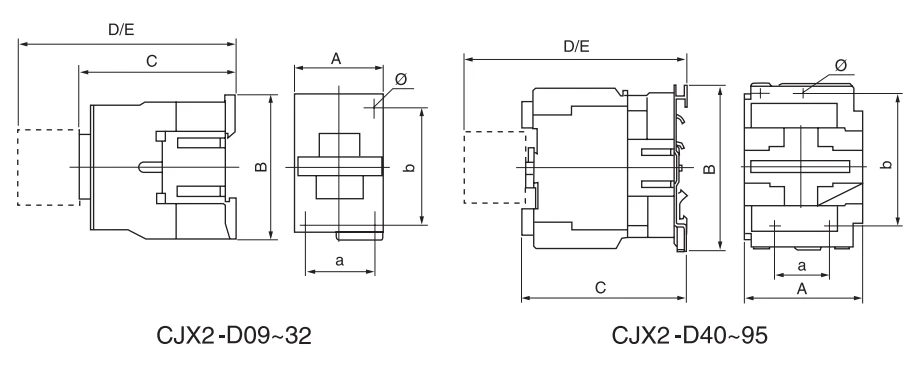

Dimensions (mm)
|
Modèle |
Dimension(mm) |
||||||
|
A |
B |
C |
D |
a |
b |
Φ |
|
|
CJX2-09/12 |
47 |
76 |
82 |
113 |
34/35 |
50/60 |
4.5 |
|
CJX2-18 |
47 |
76 |
87 |
118 |
34/35 |
50/60 |
4.5 |
|
CJX2-25 |
57 |
86 |
95 |
126 |
40 |
48 |
4.5 |
|
CJX2-32 |
57 |
86 |
100 |
131 |
40 |
48 |
4.5 |
|
CJX2-40/65 |
77 |
129 |
116 |
145 |
40 |
100/110 |
6.5 |
|
CJX2-80/95 |
87 |
129 |
127 |
175 |
40 |
100/110 |
6.5 |
