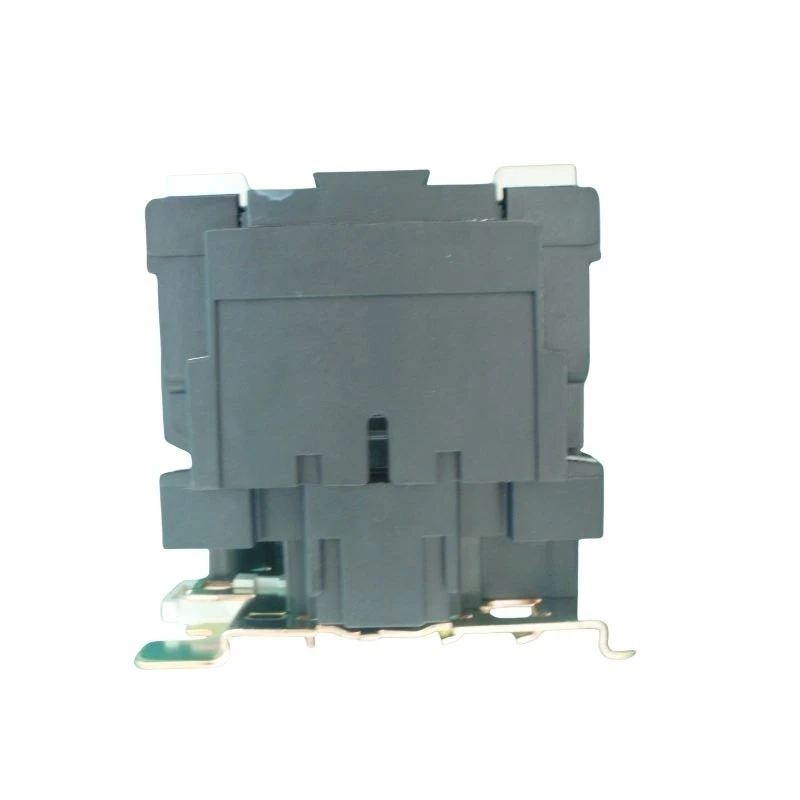

PAS de contacteur magnétique
AUCUN contacteur magnétique – Un contacteur avec des contacts principaux qui restent ouverts lorsqu'ils sont hors tension- ; l'excitation de la bobine les ferme pour compléter le circuit. Type standard pour la commutation de moteur, d'éclairage et de charge.
Description
Description des produits
NON Contacteur magnétique – Un dispositif de commutation électromécanique normalement ouvert avec des contacts principaux qui restent ouverts à l'état hors tension. Lorsque la bobine est alimentée, le champ magnétique attire l'armature, fermant les contacts pour compléter le circuit. La désexcitation permet à la force du ressort de ramener les contacts en position ouverte, interrompant ainsi le flux de courant en toute sécurité. Cette configuration de contacteur standard est largement utilisée pour le démarrage de moteurs, le contrôle de l'éclairage et les applications générales de commutation de charge. Les caractéristiques comprennent des noyaux magnétiques laminés avec des bobines d'ombrage pour un fonctionnement silencieux, des options de contacts auxiliaires modulaires et la conformité aux normes CEI/UL. Disponible dans différentes intensités nominales (9A-800A+) et tensions de bobine (24V-415V AC). Convient à l'automatisation industrielle, aux systèmes CVC, au contrôle de pompes, aux systèmes de convoyeurs et aux équipements de chauffage. Haute durabilité avec une durée de vie mécanique jusqu'à 10 millions d'opérations.
Spécifications clés
|
Paramètre |
Détails |
|
Type de contact |
Normalement ouvert (NON) |
|
Courant nominal |
9A ~ 800A+ (selon le modèle) |
|
Tension de bobine |
24 V/110 V/220 V/380 V/415 V CA. |
|
Catégorie d'utilisation |
AC-3 (moteur), AC-1 (résistif) |
|
Durée de vie mécanique |
Jusqu'à 10 millions d'opérations |
|
Normes |
CEI 60947, UL 508 |
Applications
Ce contacteur magnétique NO est largement utilisé dans :
Démarreurs-moteurs (avec relais de surcharge thermique)
Compresseurs, ventilateurs et pompes CVC
Panneaux de commande d'éclairage
Systèmes de convoyeurs et de manutention
Automatisation industrielle intégrée au PLC
Matériel de chauffage et fours industriels
Sspécification
|
Taper |
CJX2-D09 |
CJX2-D12 |
CJX2-D18 |
CJX2-D25 |
CJX2-D32 |
CJX2-D40 |
CJX2-D50 |
CJX2-D65 |
CJX2-D80 |
CJX2-D95 |
|
|
Travail évalué |
AC3 |
9 |
12 |
18 |
25 |
32 |
40 |
50 |
65 |
80 |
95 |
|
AC4 |
3.5 |
5 |
7.7 |
8.5 |
12 |
18.5 |
24 |
28 |
37 |
44 |
|
|
Puissances nominales standards des moteurs triphasés |
220/230V |
2.2 |
3 |
4 |
5.5 |
7.5 |
11 |
15 |
18.5 |
22 |
25 |
|
380/400V |
4 |
5.5 |
7.5 |
11 |
15 |
18.5 |
22 |
30 |
37 |
45 |
|
|
415V |
4 |
5.5 |
9 |
11 |
15 |
22 |
25 |
37 |
45 |
45 |
|
|
500V |
5.5 |
7.5 |
10 |
15 |
18.5 |
22 |
30 |
37 |
55 |
55 |
|
|
660/690V |
5.5 |
7.5 |
10 |
15 |
18.5 |
30 |
33 |
37 |
45 |
55 |
|
|
Courant thermique nominal (A) |
20 |
20 |
32 |
40 |
50 |
60 |
80 |
80 |
125 |
125 |
|
|
Durée de vie électrique |
AC3 (x104) |
100 |
100 |
100 |
100 |
80 |
80 |
60 |
60 |
60 |
60 |
|
AC4 (x104) |
20 |
20 |
20 |
20 |
20 |
15 |
15 |
15 |
10 |
10 |
|
|
Durée de vie mécanique (x10⁴) |
1000 |
1000 |
1000 |
1000 |
800 |
800 |
800 |
800 |
600 |
600 |
|
|
Nombre de contacts |
3P+NON |
3P+NF+NON |
|||||||||
|
3P+NC |
|||||||||||
Dimensions (mm)
|
Modèle |
Dimension(mm) |
||||||
|
A |
B |
C |
D |
a |
b |
Φ |
|
|
CJX2-09/12 |
47 |
76 |
82 |
113 |
34/35 |
50/60 |
4.5 |
|
CJX2-18 |
47 |
76 |
87 |
118 |
34/35 |
50/60 |
4.5 |
|
CJX2-25 |
57 |
86 |
95 |
126 |
40 |
48 |
4.5 |
|
CJX2-32 |
57 |
86 |
100 |
131 |
40 |
48 |
4.5 |
|
CJX2-40/65 |
77 |
129 |
116 |
145 |
40 |
100/110 |
6.5 |
|
CJX2-80/95 |
87 |
129 |
127 |
175 |
40 |
100/110 |
6.5 |
